产品系列
产品描述

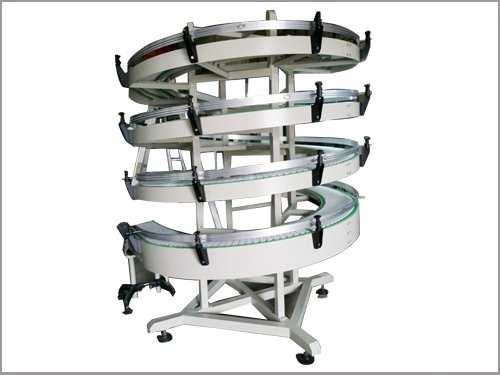

ZC系列垂直提升机产品概述:
ZC系列垂直提升机是一种新型的垂直输送设备,本机对一切颗粒状、块状、粉状的固体物料(粘度不大)都可以输送。广泛适用于冶金、煤炭、建材、粮食、机械、医药、食品等行业。用于粉状、颗粒状物料的垂直提升作业,提升机也可对物料进行干燥、冷却作业。ZC型垂直提升机分开槽式、封闭式两种结构,并可根据不同的工艺要求,设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。
ZC系列垂直提升机主要特点:
产品占地面积小,便于工艺布置。
物料可向上输送,亦可向下输送。
噪音低,结构简单,安装、维修便利。
结构简单合理、能耗小,节约电能,料槽磨损小。
ZC系列垂直提升机工作原理:
ZC系列垂直提升机的驱动装置振动电机安装在输送塔下部,两台振动电机对称交叉安装,输送塔由管体和焊接在管体周围的螺旋输送槽组成,输送塔座于减振装置上,减振装置由底座和隔振弹簧组成。当垂直提升机工作时,根据双振动电机自同步原理,由振动电机产生激振力,强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业。
ZC系列垂直提升机型号说明:
Z C--□
┬ ┬ ┬
│ │ │
│ │ │
│ | │
│ │ └─────────输送高度(mm)
│ └───────────- 垂直输送
└───────────── 振动电机
1.基本型(ZC--口),为敞开输送槽结构,用于一股物料无特殊要求的向上(或向下)输送作业。 2.封闭型(ZC--口F)为封闭输送槽结构,用于对物料有防尘要求的场合向上(或向下)输送作业。
ZC系列垂直提升机技术参数:
型号 | 输送量(t/h) | 输送槽直径(mm) | 输送宽度(mm) | 输送高度(m) | 振次(min) | 双振幅(mm) | 电动功率(kw) | 重量(kg) |
ZC300 | ~1.0 | 300 | 77 | ≤2.0 | 960 | 6~7 | 2×0.4 | 680 |
ZC500 | ~2.0 | 500 | 140 | ≤3.0 | 6~8 | 2×0.75 | 1010 | |
ZC550 | ~3.0 | 550 | 152 | ≤3.5 | 6~8 | 2×1.5 | 1190 | |
ZC600 | ~3.0 | 600 | 163 | ≤4.0 | 6~7 | 2×1.5 | 13210 | |
ZC800 | ~4.0 | 800 | 224 | ≤4.5 | 6~8 | 2×2.2 | 1590 | |
ZC850 | ~4.0 | 850 | 224 | ≤5.0 | 6~9 | 2×2.2 | 1750 | |
ZC900 | ~3.5 | 900 | 185 | ≤6.0 | 6~9 | 2×3.0 | 2100 |
