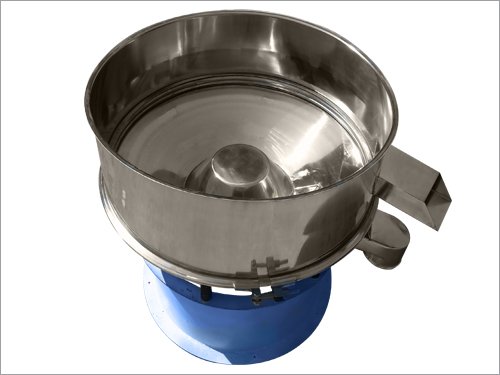

浆液型振动筛概述
MY型系列中频筛是我公司针对浆液过滤研发的专用浆液筛机,通过技术改进和大量实验,独立开发研制的一型筛分设备。该产品为单层网架结构,上框为加高敞开式,底框兼做振动筛,具有产量大、耗电低、排渣快的特点。振动电机采用特殊设计的节能型带刻度盘电机,比相同机型的筛分设备节能30%左右。
使用范围
适用于酵母液、釉料、液体涂料、废水处理、过滤油脂、陶瓷、医药、泥浆等各种液体过滤。
产品特点
敞开式加高上框设计,增加了安装的随意性,且更容易观察到整个网面的工作状况。
特殊的底框设计,采用先进的加工工艺,优化了整机结构,使得安装更加方便。
排渣性能良好,提高了网面的利用率,增加了处理量。
换网和清洗更加快捷、方便,进一步提高了工作效率。
节能型电机设计,能耗小,噪音低。
浆液过滤振动筛分机(旋振筛)的基本原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。
旋振筛物料轨迹图:
旋振筛外型尺寸图:
型号 | A | B | C | D | E | F | G | K | M | N | Q | 全高 | ||
一层 | 二层 | 三层 | ||||||||||||
my-400 | Φ460 | Φ100 | Φ460 | 300 | 400 | 500 | 700 | Φ80 | Φ400 | 4-Φ11 | 310 | 620 | 720 | 820 |
my-600 | Φ660 | Φ150 | Φ530 | 340 | 460 | 500 | 700 | Φ100 | Φ475 | 4-Φ11 | 400 | 620 | 720 | 820 |
my-800 | Φ800 | Φ200 | Φ680 | 370 | 490 | 610 | 730 | Φ150 | Φ630 | 4-Φ13 | 540 | 710 | 830 | 950 |
my-1000 | Φ960 | Φ230 | Φ800 | 420 | 540 | 660 | 780 | Φ150 | Φ750 | 4-Φ13 | 640 | 760 | 880 | 1000 |
my-1200 | Φ1160 | Φ250 | Φ985 | 560 | 680 | 800 | 920 | Φ150 | Φ925 | 4-Φ13 | 750 | 900 | 1040 | 1180 |
my-1500 | Φ1500 | Φ250 | Φ128 | 580 | 740 | 900 | 1060 | Φ200 | Φ1200 | 4-Φ17 | 930 | 1140 | 1330 | 1620 |
my-1800 | Φ1800 | Φ350 | Φ190 | 1090 | 1250 | 1410 | 1570 | Φ200 | Φ1820 | 4-Φ17 | 1180 | 1504 | 1664 | 1824 |
my-2000 | Φ2000 | Φ350 | Φ210 | 1090 | 1250 | 1410 | 1570 | Φ200 | Φ2020 | 4-Φ17 | 1360 | 1514 | 1674 | 1834 |
旋振筛应用示例:
旋振筛技术参数简表:
物 料 | 工作方式 | 网筛(目/寸) | 处理量(公斤/小时) |
奶粉 | 干式 | 16.20 | 2000 |
砂糖 | 干式 | 4.20 | 5000 |
中药 农药 | 干式 | 80 100 150 | 1400 |
电玉粉 树脂DV | 干式 | 40 60 80 | 1000 |
研磨粉料 | 干式 | 40 60 250 | 1200 |
颜料粉末 | 干式 | 20 | 4000 |
铁粉 | 干式 | 60 80 120 | 2500 |
铜粉 | 干式 | 80 | 2000 |
石铜粉 | 干式 | 40 65 200 | 2000 |
铝银粉 | 干式 | 60 | 1500 |
淀粉 | 干式 | 80 | 1200 |
稀有金属粉 | 干式 | 100 1500 200 | 1200 |
活性炭 | 干式 | 40 60 | 1000 |
涂料 | 湿式 | 100 | 7500 |
陷次浆 | 湿式 | 120 | 6000 |
食品加工废水 | 湿式 | 20 | 3500 |
造纸白土泥浆 | 湿式 | 150 | 3500 |
棕糖除甘蔗纤维 | 湿式 | 150 | 6000 |
铸造型砂 | 干式 | 8 | 10000 |
