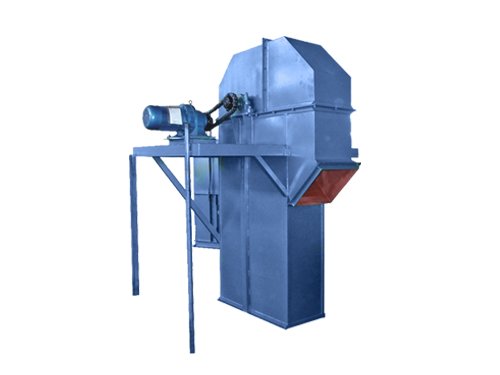

NE系列板链斗式提升机产品概述: NE型板链式斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、块状、磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等,物料温度控制在250℃以下。 NE型板链斗式提升机是引进国外先进技术研制的新型提升产品;NE系列板链式斗式提升机应用于各工业国家,由于节能高效,NE型板链斗式提升机正在逐步替代HL型等环链式提升机。主要技术参数符合机械部标准(JB3926-85)。NE型板链斗式提升机采用自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。 |
NE系列板链斗式提升机工作原理: NE系列板链式斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种),提升量广;且产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封闭式机壳,链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。
|
NE系列板链斗式提升机主要结构: NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。 运行部件---由料斗和专用板式链条组成,NE30及以下采用单排链,NE50--NE800采用双排链。 驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左装和右装两种。 上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。 中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。 下部装置---安装有自动张紧装置。 |
NE系列板链斗式提升机主要部件特点: 1.上部装置:安装有轨道(双排道),防止链条摆动;逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。 2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。 3.下部装置:安装有张紧装置,NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。 4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。 5.板链:链板采用 45 # HRC36~42 。a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能,运转故障率低,使用寿命长;b 、采用较低的链速度(o.5米/秒);c、 采用大容量的料斗和较小的斗距,驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。 |
NE系列板链斗式提升机主要特点: 1.密封性好,环境污染少。 2.操作、维修方便、易损件少。 3.使用成本低,由于节能和维修少,使用成本极低。 4.运行可靠,先进的设计原理,保证整机运行的可靠性;密封性好,环境污染少。 5.结构钢型好,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。 6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。 7.输送能力大,该系列提升机具有NE15~NE800多种规格,提升量范围为15~800m3/h。 8.输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。 |
NE系列板链斗式提升机外形尺寸图: NE系列板链斗式提升机技术参数表: 型 号提升量(平方米/小时)物料**块度占百分比 %10255075100NE15156550403025NE30326075584740NE50609075584740NE100110130105806555NE150170130105806555NE2002101701351008570NE3003201701351008570NE40038*****6512510590NE500470240190145120100NE600600240190145120100NE80080*****20165135110★我公司可根据用户需要设计制造特殊型号规格的斗式提升机。 ★我公司对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准。 |
